Main Principles
以碟式聚光镜及聚光控制系统为主的清芸主力光热全产业链设备制造，拥有完整的自主知识产权。碟镜采用单立柱双轴跟踪系统，光学拦截率达到93%以上，光热转换效率达到75%以上。
碟式太阳能聚光系统是根据旋转抛物面得到聚光原理，将入射到抛物面表面上的太阳平行辐射光汇聚到旋转抛物面焦点所在的吸热器内，高聚光比的光能在吸热器内转化为热能，对流经吸热器内的传热工质（水，导热油，熔融盐等）进行加热，传热工质从聚光系统中带走热量并集中存储，供用户端进行发电、供暖、供蒸汽等应用。碟式太阳能聚光方式，具有高精度、高聚光比、光能损失少、单体应用灵活等特点，满足80℃-550℃区间的广泛用热需求。
Dish Concenyrator Of Sunlight

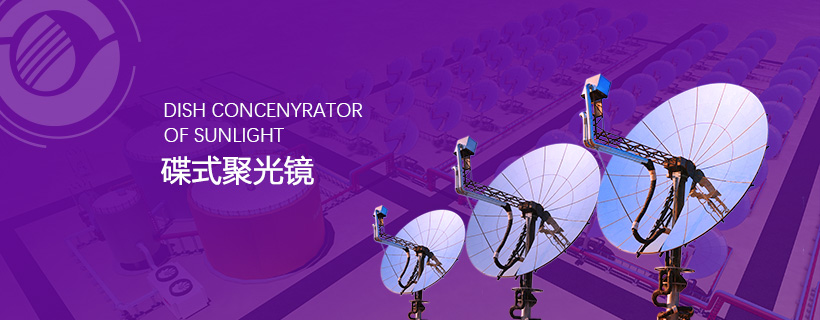

清芸主力碟式聚光镜是一种点聚光反射镜，采用清芸主力自主研发的背板粘接技术、整装一次成型技术，碟镜面型误差＜±1mm，碟镜定日追踪误差＜1.7mrad。碟镜采用单立柱双轴跟踪系统、跟踪精度高，光学拦截率达93%以上。碟镜配合腔式吸热器使用，光热转换效率达75%以上。
高倍聚光，提升光热效率；双轴跟踪，杜绝余弦损失；焦距较短，降低系统成本；高等级防护，环境适应性强；独立产品个体，部署灵活，对地理需求低。
| 外形尺寸 | 立柱高度5.0米，最高点9.4米，受光面积47.6平方米 |
| 吸热器 | 腔式吸热器，透光半径<300mm |
| 导热介质 | 熔融盐，导热油，不活泼气体 |
| 运行温度 | 适用导热介质最高工作温度：565摄氏度 |
| 几何聚光比 | >800 |
| 跟踪方式 | 双轴跟踪 |
| 防护等级 | IP56 |
面型检测、环境适应型检测、介质物性匹配、介质物性匹配。
Spotlight Control System
聚光控制系统由高精度太阳跟踪传感器和自动控制系统组成，集成太阳角度跟踪算法和高精度传感器校正方法，对直射太阳角度跟踪误差小于1.7mrad，在碟式聚光系统、聚光光伏系统、平单轴光伏支架系统中得到应用。
高精度追光精度，稳定的精度寿命，24小时无人值守自动运行，接受控制中心远程控制，提供快速避风，追踪精度校正功能，并提供额外的系统温度测试接口。
